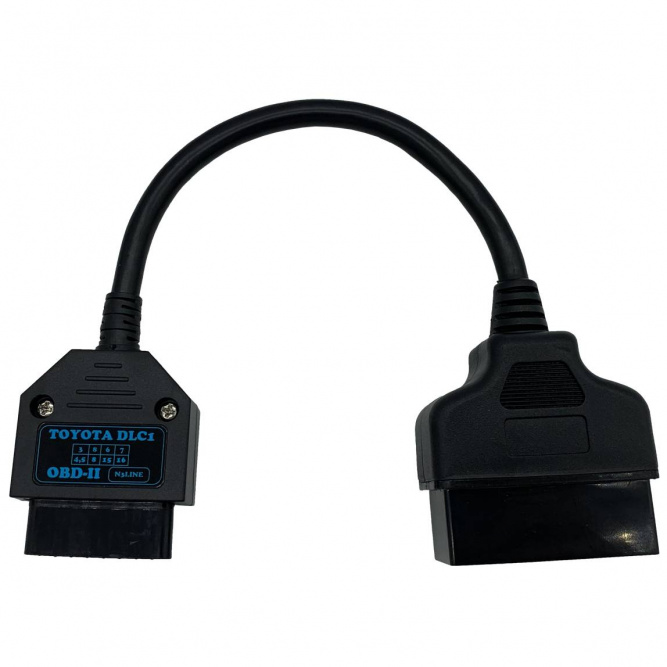

Переходник Toyota DLC1 используется для подключения адаптера Nissan 3 Line к старым автомобилям Toyota c диагностическим разъемом DLC1.
Разъём может иметь один из двух видов. В первом примере разъём устанавливался на автомобилях до 1990 года (17 pin), во втором начиная 1990 года (22 pin):
Как видно на изображении, распиновки разъемов схожи, но с одним отличием - после 1990 года производитель добавил в разъём новые пины. При необходимости данный переходник можно подключить к разъему 17 pin. Распиновку можно представить в виде следующей таблицы:
| № контакта | Сигнал | Назначение |
|---|---|---|
| 1 | Fp | Питание бензонасоса |
| 2 | W | Выдача блинк-кодов ECU двигателя (лампа "Check") |
| 3 | E1 | Общий (масса) |
| 4 | CC0 | Напряжение диагностики 1-го датчика кислорода |
| 5 | TE1 | Активация выдачи блинк-кодов ECU двигателя на W |
| 6 | TE2 | Активация выдачи информации по протоколу Toyota 123bps на VF |
| 7 | +B | + Напряжения бортовой сети |
| 8 | VF | Выдача информации по протоколу Toyota 123bps |
| 9 | VF2 | ? |
| 10 | OX1 | Напряжение на 1-ом датчике кислорода |
| 11 | OX2 | Напряжение на 2-ом датчике кислорода |
| 12 | AB | Выдача блинк-кодов ECU SRS (лампа "SRS") |
| 13 | Op1 | Выдача блинк-кодов иммобилайзера |
| 14 | CC2 | Напряжение диагностики 2-го датчика кислорода |
| 15 | TC | Активация выдачи блинк-кодов дополнительных ECU (кроме двигателя) |
| 16 | TS | Активация выдачи блинк-кодов датчиков скорости ABS and Traction Control System |
| 17 | TT | Выдача диагностической информации трансмиссии |
| 18 | Op4 | Опциональный контакт с различным назначением |
| 19 | Op2 | K-линия диагностики |
| 20 | Op3 | L-линия диагностики |
| 21 | Wa | Выдача блинк-кодов ECU ABS (лампа "ABS"). При диагностике - снять перемычку Wa-Wb |
| 22 | Wb | В рабочем режиме установлена перемычка Wa-Wb |
Распиновка данного переходника имеет следующий вид:
Распиновка в виде таблицы:
| Toyota DLC1 | OBD-II | Сигнал | Назначение |
|---|---|---|---|
| 3 | 4,5 | E1 | Общий (масса) |
| 6 | 15 | TE2 | Активация выдачи информации по протоколу Toyota 123bps на VF |
| 7 | 16 | +B | + Напряжения бортовой сети |
| 8 | 8 | VF | Выдача информации по протоколу Toyota 123bps |
